16.4 Максимальное и минимальное значения резисторов Rp и Rs для быстрых устройств

Максимальные и минимальные значения для резисторов Rp и Rs, подключенных к быстрой шине, могут быть определены из рис. 25,26,28 раздела 10.1. Так как быстрая шина имеет меньшее время нарастания Tr, то зависимость Rp от емкости шины меньше, чем показано на рис. 27. Поэтому для быстрого режима шины следует пользоваться рисунком 38.

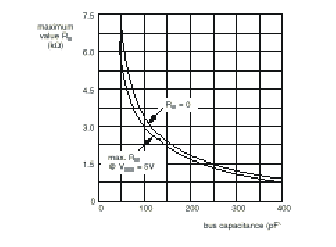

Рисунок 38. Максимальное значение Rp как функция от емкости шины для обеспечения Trmax для быстрого режима
