Формат 10: Косвенная загрузка/хранение полуслова

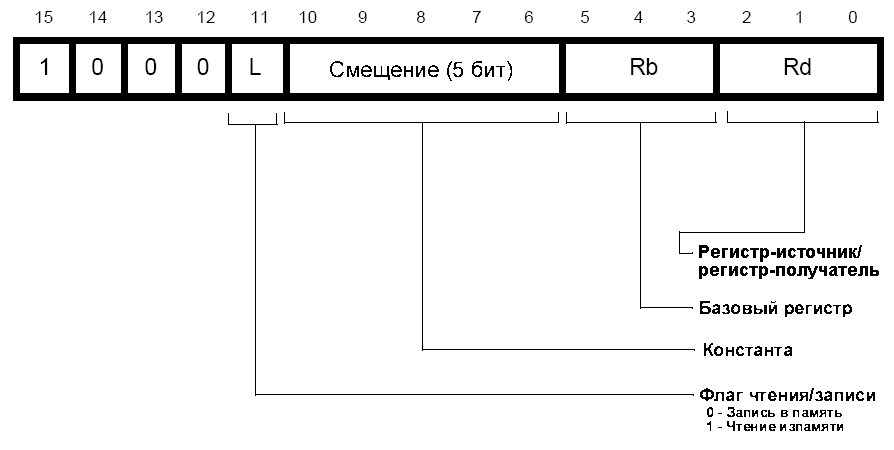

Рис. 48. Формат 10

Действие

Эти команды выполняют передачу полуслова между Lo регистром и памятью с прединдексной адресацией, задаваемой в виде 6-битной константы. Синтаксис в ассемблере для этих команд приведен в таблице 21.

Табл. 21. Команды формата 10

Примечание: Константа #Imm - это полный 6-битный адрес, у которого бит [0] должен быть равен нулю (выравнивание по границе полуслова). При этом ассемблер при формировании команды фактически выполнить деление на 2 (#Imm >> 1), чтобы получить верное значение поля 5-битного смещения.

Число машинных тактов при выполнения команд

Все команды этого формата эквивалентны командам в режиме ARM согласно таблице 21. Число машинных тактов выполнения этой команды в режиме THUMB идентично с числом тактов выполнения ее в режиме ARM. Примечание: для более подробной информации см. соответствующую главу.

Примеры

STRH R6, [R1, #56]  ; Записать в память по адресу R1+56 младшее полуслово R4.
                    ; Примечание: в код команды будет помещено число 28.
LDRH R4, [R7, #4]   ; Прочитать из памяти полуслово по адресу R7+4
                    ; и записать его в биты 0…15 регистра R4.
                    ; Примечание: в код команды будет помещено число 2.

---

---
