Средства разработки и отладки для однокристальных микроконтроллеров

К числу основных инструментальных средств отладки относятся:

  • внутрисхемные эмуляторы.
  • программные симуляторы.
  • платы развития (оценочные платы).
  • мониторы отладки.
  • эмуляторы ПЗУ.

Данный список не исчерпывает всех типов существующих инструментальных средств отладки. Кроме указанных, существуют и комбинированные устройства и наборы, которые позволяют компенсировать недостатки основных средств, взятых порознь.

Внутрисхемные эмуляторы.

Внутрисхемный эмулятор - программно аппаратное средство, способное замещать собой эмулируемый процессор в реальной схеме. Внутрисхемный эмулятор - это наиболее мощное и универсальное отладочное средство.

По сути дела, "хороший" внутрисхемный эмулятор делает процесс функционирования отлаживаемого контроллера прозрачным, т.е. легко контролируемым, произвольно управляемым и модифицируемым по воле разработчика.

Функционально внутрисхемные эмуляторы делятся на стыкуемые с внешней вычислительной машиной (обычно это бывает IBM PC), и функционирующие автономно. Автономные внутрисхемные эмуляторы имеют индивидуальные вычислительные ресурсы, средства ввода-вывода, не требуют для своей нормальной работы стыковки с какими-либо внешними вычислительными средствами, но за это пользователю приходится расплачиваться либо существенно более высокой ценой, либо пониженными функциональными и сервисными возможностями по сравнению с аналогичными моделями, стыкуемыми с IBM PC.

Обычно, стыковка внутрисхемного эмулятора с отлаживаемой системой производится при помощи эмуляционного кабеля со специальной эмуляционной головкой. Эмуляционная головка вставляется вместо микроконтроллера в отлаживаемую систему. Если микроконтроллер невозможно удалить из отлаживаемой системы, то использование эмулятора возможно, только если этот микроконтроллер имеет отладочный режим, при котором все его выводы находятся в третьем состоянии. В этом случае для подключения эмулятора используют специальный адаптер-клипсу, который подключается непосредственно к выводам эмулируемого микроконтроллера.

Как минимум, эмулятор содержит следующие функциональные блоки:

  • отладчик.
  • узел эмуляции микроконтроллера;
  • эмуляционная память;
  • подсистема точек останова;

Более продвинутые модели могут содержать дополнительно:

  • процессор точек останова;
  • трассировщик;
  • профилировщик (анализатор эффективности программного кода);
  • таймер реального времени;
  • программно-аппаратные средства, обеспечивающие возможность чтения и модификации ресурсов эмулируемого процессора "на лету", т.е. в процессе выполнения программы пользователя в реальном времени;
  • программно-аппаратные средства, обеспечивающие синхронное управление, необходимые для эмуляции в мультипроцессорных системах;
  • интегрированную среду разработки

Отладчик

Отладчик является своеобразным мостом между разработчиком и отладочным средством. Состав и объем информации, проходящей через средства ввода-вывода, доступность ее для восприятия, контроля, и, при необходимости, для коррекции и модификации - напрямую зависят от свойств и качества отладчика.

Хороший отладчик позволяет осуществлять:

  • загрузку отлаживаемой программы в память системы.
  • вывод на монитор состояния и содержимого всех регистров и памяти, и при необходимости, их модификацию.
  • управление процессом эмуляции.

Более мощные отладчики, обычно их называют высокоуровневыми (High-Level Debuggers), помимо этого, позволяют:

  • вести символьную отладку, благодаря тому что отладчик "знает" адреса всех символьных переменных, массивов и структур (за счет использования специальной информации поставляемой компилятором). При этом пользователь может оперировать более приемлемыми для человека символьными именами, не утруждая себя запоминанием их адресов.
  • контролировать и анализировать не только дисассемблированный текст, но и исходный текст программы, написанной на языке высокого уровня, и даже с собственными комментариями.

Такой отладчик позволяет пользователю одновременно контролировать ход выполнения программы и видеть соответствие между исходным текстом, образом программы в машинных кодах, и состоянием всех ресурсов эмулируемого микроконтроллера.

Следует отметить, что высокоуровневый отладчик обеспечивает выполнение всех своих функций только в том случае, если используется кросс-компилятор поставляющий полную и правильную отладочную информацию (не все компиляторы, особенно их пиратские версии, поставляют такую информацию) и при этом формат ее представления должен быть "знаком" отладчику.

Эмуляционная память

Наличие эмуляционной памяти дает возможность использовать ее в процессе отладки вместо ПЗУ в отлаживаемой системе, и более того, отлаживать программу без использования реальной системы или ее макета. При необходимости внесения изменений в отлаживаемую программу, достаточно загрузить новую или модифицированную программу в память эмулятора, вместо того чтобы заниматься перепрограммированием ПЗУ. Существуют модели эмуляторов, которые позволяют пользователю "подставлять" вместо ПЗУ эмуляционную память не только целиком, но и поблочно (в некоторых моделях минимальный размер блока может достигать одного байта), в порядке, определенном пользователем. Для этого пользователю достаточно задать распределение памяти данных и памяти программ, в соответствии с которым процессор будет получать доступ и к содержимому ПЗУ в отлаживаемой системе, и к содержимому эмуляционной памяти внутрисхемного эмулятора. Такая память обычно называется памятью с возможностью мэппинга.

Трассировщик

В сущности, трассировщик представляет собой логический анализатор, работающий синхронно с процессором и фиксирующий поток выполняемых инструкций и состояния выбранных внешних сигналов. Существуют модели внутрисхемных эмуляторов, которые позволяют трассировать не только внешние сигналы, но и состояния внутренних ресурсов микроконтроллера, например, регистров. Такие эмуляторы используют специальные версии микроконтроллеров (эмуляционные кристаллы).

Процессор точек останова

Процессор точек останова позволяет останавливать выполнение программы, или выполнять иные действия, например запускать или останавливать трассировщик, при выполнении заданных пользователем условий. В отличие от механизма обычных точек останова, процессор точек останова позволяет формировать и отслеживать условия практически любой степени сложности, и при этом эмулируемый процесс не выводится из масштаба реального времени.

Профилировщик

Профилировщик (иначе анализатор эффективности программного кода), позволяет получить по результатам прогона отлаживаемой программы следующую информацию:

  • количество обращений к различным участкам программы;
  • время, затраченное на выполнение различных участков программы.

Анализ статистической информации, поставляемой профилировщиком, позволяет легко выявлять "мертвые" или перенапряженные участки программ, и в результате оптимизировать структуру отлаживаемой программы.

Интегрированная среда разработки

Совокупность программных средств, поддерживающая все этапы разработки программного обеспечения от написания исходного текста программы до ее компиляции и отладки, и обеспечивающая простое и быстрое взаимодействие с другими инструментальными средствами (программным отладчиком-симуляторм и программатором).

Наличие в программной оболочке эмулятора встроенного редактора, встроенного менеджера проектов и системы управления, позволяют существенно облегчить работу разработчика, избавив его от множества рутинных действий. Для разработчика стирается грань между написанием программы, ее редактированием и отладкой. Переход от редактирования исходного текста к отладке и обратно происходит "прозрачно" и синхронно с активизацией соответствующих окон, менеджер проектов автоматически запускает компиляцию по мере необходимости и активизирует соответствующие окна программного интерфейса.

Столь же просто осуществляется и переход к отладке проекта с помощью имеющегося отладчика-симулятора, или приступить к "прошивке" ПЗУ отлаженной программой.

Некоторые модели внутрисхемных эмуляторов могут предоставлять пользователям и другие дополнительные возможности. Среди них отметим одну, хотя и достаточно специфическую, но в ряде случаев имеющую принципиальное значение: возможность построения многоэмуляторных комплексов, необходимых для отладки мультипроцессорных систем. Отличительной особенностью такого комплекса является возможность синхронного управления (с одного компьютера) несколькими эмуляторами.

В общем случае, различные модели внутрисхемных эмуляторов могут предоставлять пользователю возможности по контролю и управлению функционированием отлаживаемых устройств, с разного рода ограничениями. Например это может быть некорректное обрабатывание прерываний в пошаговом режиме, или запрет на использование последовательного порта и т.п.. Так же необходимо помнить, что каждая реальная модель эмулятора имеет свой набор поддерживаемых компиляторов. Некоторые фирмы производители эмуляторов сознательно идут на ограничение количества поддерживаемых компиляторов, в первую очередь это характерно для западных производителей. В этих случаях эмулятор умеет пользоваться только одним символьным форматом.

Возможности "реального" внутрисхемного эмулятора мы проиллюстрируем на примере модели PICE-51.

PICE-51

Внутрисхемный эмулятор 8-разрядных микроконтроллеров семейства 8051

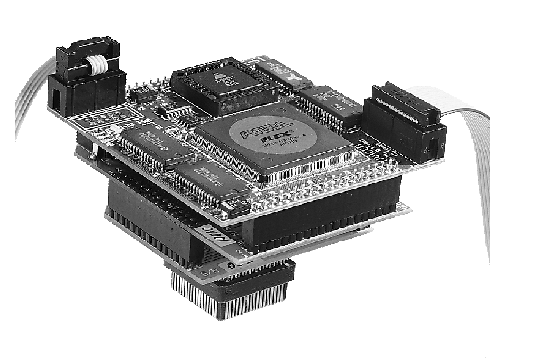

PICE-51 - эмулятор нового поколения, созданный с применением новых технологий разработки аппаратуры и программного обеспечения.

Применение программируемых матриц большой емкости позволило резко сократить размеры эмулятора без какого-либо ущерба его функциональным возможностям, минимизировать отклонения электрических и частотных характеристик эмулятора от характеристик эмулируемого процессора и, тем самым, добиться максимальной точности эмуляции на частотах до 30 Мгц при напряжениях питания от 3.3В до 5В.

Перезагружаемая аппаратная структура эмулятора обеспечивает эмуляцию практически всех микроконтроллеров семейства 8051 как отечественного производства, так и фирм: Intel, Philips, Siemens, Atmel, Dallas, Temic, OKI, AMD, MHS и других.

Мощный программный интерфейс в среде Windowsв, представляет собой интегрированную среду разработки, поддерживающую все этапы разработки программного обеспечения от написания исходного текста программы до ее компиляции и отладки. Программа поддержки эмулятора ориентирована на отладку программ на языке высокого уровня по исходному тексту.

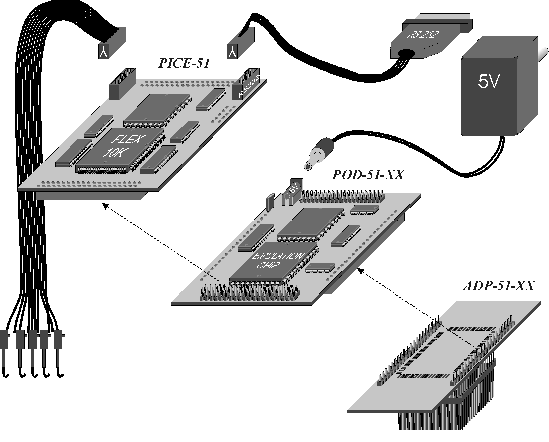

Эмулятор состоит из основной платы размером 80х76мм, сменного адаптера под конкретный процессор и сменной эмуляционной головки под конкретный тип корпуса. На основной плате реализованы: трассировщик, процессор точек останова. Плата сменного адаптера содержит эмулирующий процессор под конкретный тип микроконтроллера. Эмуляционные головки обеспечивают установку эмулятора в колодки DIP и PLCC на плате пользователя. Питание эмулятора осуществляется от блока питания +5В, 0,5А или непосредственно от отлаживаемого устройства. Связь с компьютером - по гальванически развязанному каналу RS-232C на скорости 115 КБод..

ХАРАКТЕРИСТИКИ АППАРАТУРЫ

  • Точная эмуляция - отсутствие каких-либо ограничений на использование программой пользователя ресурсов микроконтроллера.
  • До 256K эмулируемой памяти программ и данных. Поддержка банкированной модели памяти. Распределение памяти между эмулятором и устройством пользователя с точностью до 1-го байта.
  • До 512K аппаратных точек останова по доступу к памяти программ и данных.
  • Аппаратная поддержка для отладки программ на языках высокого уровня.
  • Трассировка 8 произвольных внешних сигналов.
  • 4 выхода синхронизации аппаратуры пользователя.
  • Трассировщик реального времени с буфером объемом от 16К до 64K фреймов по 64 бита с доступом "на лету". Трассировка адреса, данных, сигналов управления, таймера реального времени и 8-ми внешних сигналов пользователя.
  • Программируемый фильтр трассировки.
  • Аппаратный процессор точек останова с возможностью задания сложного условия останова эмуляции по комбинации сигналов адреса, данных, управления, 8-ми внешних сигналов, таймера реального времени, счетчиков событий и таймера задержки.
  • Четыре комплексных точки останова, которые могут быть использованы независимо или в комбинациях по условиям AND/OR/IF-THEN.
  • 48-разрядный таймер реального времени.
  • Прозрачная эмуляция - доступ "на лету" к эмулируемой памяти, точкам останова, процессору точек останова, буферу трассировки, таймеру реального времени.
  • Управляемый генератор тактовой частоты для эмулируемого процессора. Возможность плавного изменения тактовой частоты от 500 кГц до 40 МГц.
  • Гальванически развязанный от компьютера канал связи RS-232C со скоростью обмена 115 КБод.
  • Встроенная система самодиагностики аппаратуры эмулятора.

ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

  • Программное обеспечение ориентировано на работу в среде Windowsв на IBM-соместимых компьютерах с процессорами типа 386/486/Pentium;
  • Встроенный многооконный редактор предназначен для написания исходных текстов программ. Редактор поддерживает операции с блоками текста, поиск/замену, цветовое выделение синтаксических конструкций языка ассемблера и Си;
  • Встроенный менеджер проектов обеспечивает автоматическую компиляцию программ. Все опции задаются в диалоговой форме. Переход от редактирования исходного текста к отладке и обратно происходит "прозрачно", т.е. менеджер проектов автоматически запускает компиляцию проекта при необходимости;
  • PICE-51 обеспечивает символьную отладку и отладку по исходному тексту для программ, созданных с помощью следующих компиляторов:
    • ассемблер ASM51 фирмы Intel;
    • ассемблер MCA-51 фирмы Фитон/МикроКосм;
    • компилятор PL/M фирмы Intel;
    • ассемблер и компилятор Си фирмы IAR Systems;
    • ассемблер и компилятор Си фирмы Avocet Systems Inc./HiTech;
    • ассемблер и компилятор Си фирмы Keil Software Inc.;
  • Автоматическое сохранение и загрузка файлов конфигурации аппаратуры, интерфейса и опций отладки. Обеспечивается совместимость файлов конфигурации с симулятором PDS-51. Обеспечена переносимость проектов между эмулятором PICE-51 и симулятором PDS-51;
  • Возможность настройки цветов, шрифтов и других параметров для всех окон одновременно и для каждого окна в отдельности;

Эмулятор снабжен печатным руководством по эксплуатации и контекстным электронным руководством, в которых детально описаны его принципы работы, команды, меню, горячие клавиши.

Структурная схема эмулятора PICE-51

Варианты комплектации эмулятора PICE-51

Эмулируемый микроконтроллер Эмуляция внутренней памяти программ Комплект поставки
Основная плата Сменный адаптер Эмуляционная головка
Intel: 80C31/32, 80С51/52, 80L/C51FA, 80C51RA;
Philips: 80С31/32, 80C51/52, 80C51FA; 80C51RA+, 80CL410, 80C524/528/550/652/654/575/576/851;
Atmel: 89C51, 89C52, 89C55, 89S8252, 89S53;
Siemens: SAB501/502/504/505/511/513;
MHS: 80C31, 80C51, 80C32, 80C52, 80C154;
Oki: 80C31, 80C51, 80C154;
AMD: 80C31, 80C51, 80C52;
Нет PICE-51 POD-51-31 ADP-51-DIP40 или ADP-51-LCC44
Intel: 80C31/32, 8XС51/52/54/58, 8XL/C51FA/FB/FC, 8XC51RA/RB/RC;
Philips: 80С31/32, 8XC51/52/54/58, 8XC51FA/FB/FC; 8XC51RA+/RB+/RC+/RD+, 8XC524/528/550/652/654/575/576/851; 89C535/536/538;
Atmel: 89C51, 89C52, 89C55; Siemens SAB501;
MHS: 80C31, 8XC51, 80C32, 8XC52, 8XC154;
Oki: 80C31, 8XC51, 8XC154; AMD: 80C31, 8XC51, 8XC52;
64K PICE-51 POD-51-RX ADP-51-DIP40 или ADP-51-LCC44
Atmel: 89C4051, 89C2051, 89C1051; 4K PICE-51 POD-51-31 или POD-51-RX ADP-51-2051
Philips: 80C451, 80C453; 87C451, 87C453 64K PICE-51 POD-51-453 ADP-51-LCC68
Philips: 80C552, 80C562; 80C554
Philips: 80C552, 80C562; 80C554, 87C552, 87C562, 87C554
Нет
64K
PICE-51
PICE-51
POD-51-552
POD-51-554
ADP-51-LCC68
ADP-51-LCC68
Intel: 80C51GB Нет PICE-51 POD-51-GB ADP-51-LCC68
Dallas: DS80C310, DS80C320, DS8XC520 64K PICE-51 POD-51-DS530 ADP-51-DIP40 или ADP-51-LCC44
Dallas: DS8XC530 64K PICE-51 POD-51-DS530 ADP-51-DS530

Сравнительные характеристики некоторых эмуляторов для микроконтроллеров семейства 8051

Модель,Поставщик EMUL-51 Nohau Corporation USP-51 Signum Systems iceMASTER-8051 MetaLink PICE-5 Фитон1
Эмулируемые микроконтроллеры семейства 8051 Все известные разновидности Все основные разновидности Все основные разновидности Все основные разновидности
Максимальная частота эмуляции 42 MHz 40 MHz 24 MHz 33 MHz
Максимальный объем эмулируемой памяти 320K 256K 128K 512K
Возможности перераспределения памяти между эмулятором и устройством пользователя Блоками по 4K Блоками по 256 байт Блоками по 16 байт С точностью до 1-го байта
Буфер трассировки До 16K фреймов по 48 бит До 32K фреймов по 80 бит До 4K фреймов по 48 бит До 64К фреймов по 64 бита
Доступ "на лету" к эмулируемой памяти и трассировщику Да Да Да Да
Интерфейс с компьютером Карта в ISA слот RS-232C,до 115 Kbaude RS-232C, до 115 Kbaude Изолированный RS-232C, до 115 Kbaude
Конструкция и размеры Две карты в ISA формате, кабели 2 метра, PODы Корпус 260x260x64 mm, кабель, POD Корпус 178x140x25 mm, кабель, POD Весь эмулятор - в эмуляционной головке размером 80x76x50 mm
Цена за сопоставимую конфигурацию поставки: поддержка 80С51, 25 MHz, 128K RAM, буфер трассировки объемо 16K фреймовм $5200(Nohau price list) $5300(Signum price list) $4000 (MetaLink price list) $990

Более полная информация, а так же демо-версия эмулятора, представлена на Website: http://www.phyton.ru

Конечно, столь широкий набор функциональных возможностей, делает внутрисхемные эмуляторы наиболее мощным и универсальным средством отладки.

Симуляторы

Симулятор - программное средство, способное имитировать работу микроконтроллера и его памяти. Как правило, симулятор содержит в своем составе:

  • отладчик;
  • модель ЦПУ и памяти.

Более продвинутые симуляторы содержат в своем составе модели встроенных периферийных устройств, таких, как таймеры, порты, АЦП, и системы прерываний.

Симулятор должен уметь загружать файлы программ во всех популярных форматах, максимально полно отображать информацию о состоянии ресурсов симулируемого микроконтроллера, а также предоставлять возможности по симуляции выполнения загруженной программы в различных режимах. В процессе отладки модель "выполняет" программу, и на экране компьютера отображается текущее состояние модели.

Загрузив программу в симулятор, пользователь имеет возможность запускать ее в пошаговом или непрерывном режимах, задавать условные или безусловные точки останова, контролировать и свободно модифицировать содержимое ячеек памяти и регистров симулируемого микропроцессора. С помощью симулятора можно быстро проверить логику выполнения программы, правильность выполнения арифметических операций.

В зависимости от класса используемого отладчика, различные симуляторы могут поддерживать высокоуровневую символьную отладку программ.

Некоторые модели симуляторов могут содержать ряд дополнительных программных средств, таких например как: интерфейс внешней среды, встроенную интегрированную среду разработки.

В реальной системе микроконтроллер обычно занимается считыванием информации с подключенных внешних устройств (датчиков), обработкой этой информации и выдачей управляющих воздействий на исполнительные устройства. Чтобы в симуляторе не обладающем интерфейсом внешней среды смоделировать работу датчика, нужно вручную изменять текущее состояние модели периферийного устройства, к которому в реальной системе подключен датчик. Если, например, при приеме байта через последовательный порт взводится некоторый флажок, а сам байт попадает в определенный регистр, то оба эти действия нужно производить в таком симуляторе вручную. Наличие же интерфейса внешней среды позволяет пользователю создавать и гибко использовать модель внешней среды микроконтроллера, функционирующую и взаимодействующую с отлаживаемой программой по заданному алгоритму. Возможности "реального" отладчика-симулятора проиллюстрируем на примере модели PDS-PIC.

PDS-PIC

Отладчик-симулятор для разработки и отладки программ на базе микроконтроллеров PIC16/PIC17.

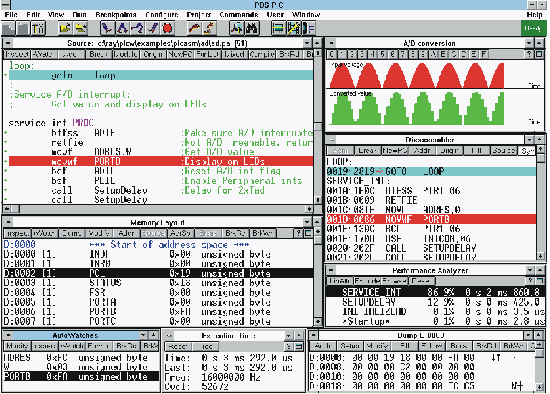

PDS-PIC - удобное и гибкое средство для написания и отладки программ, ориентированных на микроконтроллеры PICmicro фирмы Microchip.

Симулятор имеет:

  • Встроенный многооконный редактор для написания исходных текстов программ. Редактор поддерживает операции с блоками текста, поиск/замену, цветовое выделение синтаксических конструкций языка ассемблера;
  • Встроенный менеджер проектов, поддерживающий автоматическую компиляцию программ, написанных для макроассемблера PASM-PIC фирмы Фитон и для макроассемблера MPASM фирмы Microchip.
  • Все опции ассемблера задаются в виде удобных диалогов. Переход от редактирования исходного текста к отладке и обратно происходит "прозрачно", т.е. менеджер проектов автоматически запускает ассемблер при необходимости;
  • Широкие возможности по отладке программ: отслеживание выполнения программы по ее исходному тексту, просмотр и изменение значений любых переменных, встроенный анализатор эффективности программного кода, точки останова по условию и доступу к ячейкам памяти, просмотр стека вызовов подпрограмм, встроенный ассемблер, точный подсчет интервалов времени и многое другое;
  • Возможность выполнения программы "назад" на большое количество шагов, а также в непрерывном режиме. При этом состояние модели микроконтроллера полностью восстанавливается;
  • Точную модель поведения микроконтроллеров. Симулируется работа всех встроенных в микроконтроллер периферийных устройств: таймеров, АЦП, системы прерываний, портов и т.д.;
  • Развитые средства моделирования "внешней среды", т.е. устройств, подключенных к микроконтроллеру. Можно легко задавать различные периодические и непериодические внешние сигналы на ножках микроконтроллера, моделировать работу внешней логики. С помощью встроенных средств графического отображения можно наглядно отображать различные индикаторы, строить графики, моделировать клавиатуру;
  • Систему сохранения конфигурации окон и параметров настройки. Возможно сохранение и восстановление неограниченного количества файлов конфигурации;
  • Возможность настройки цветов и шрифтов и других параметров для всех окон одновременно и для каждого окна в отдельности;
  • Систему контекстной помощи. Находясь в любом меню, окне или диалоге, Вы можете получить справку, относящуюся к этому меню, окну или диалогу;
  • PDS-PIC работает в среде Windowsв.

Более подробно особенности симулятора представлены в таблице, составленной по результатам сравнительного анализа двух симуляторов: MPlabSIM -фирмы Microchip и PDS-PIC - фирмы Фитон. Основные особенности и различия MPlabSIM и PDS-PIC обусловлены тем, что при их проектировании были использованы концептуально разные интерфейсы пользователя и среды для симуляции.
  MPlabSIM PDS-PIC
Управление*
мышка
система меню
"горячие клавиши"
через модель внешней среды
да
да
да
нет
да
да
да
да
Точки останова
по адресу выполняемого кода
по содержимому регистра
при изменении значения выражения
при выполнении логического условия
да
да
нет
нет
да
да
да
да
Моделируемые события
синхронные
асинхронные
временное разрешение
да
нет
4 цикла команд
Да
Да
1 цикл команд
Ресурсы процессора
Reset
Interrupt
Timer0
Timer1
Timer2
CCP1
CCP2
PWM1/2
PSP
SSP
I2C
SCI (USART)
EEPROM
ADC
Comparators
Vref
RC генератор
Модуль АЦП
dчастота постоянная
без задержки включения
полностью
только синхронно
только синхронно
полностью
полностью
полностью
без высокого разрешения
только синхронно
полностью
только регистры
временные задержки
без защитной последовательности
только задержки и регистры
только регистры
только регистры
только задержки
Полностью
Полностью
синхронно/асинхронно
синхронно/асинхронно
Полностью
полностью
полностью
полностью
синхронно/асинхронно
только регистры и флаги прерывания
только регистры
только регистры
полностью
полностью
полностью
полностью
частота задается независимо от частоты тактового генератора
регистры для аналоговых входов
Моделирование внешних воздействий
установка заданных значений на входе порта ввода/вывода
прямая запись в регистры
циклические воздействия
асинхронные воздействия
описание (задание воздействий) внешней среды алгоритмически
внешние аналоговые сигналы
только синхронно (по номеру цикла команды)
да
да
взаимосвязь межу входом и кнопкой в соответствующем диалоге
нет
нет
синхронно/асинхронно
да
да
да
да
да
Дополнительные возможности
прогон программы назад (backtrace)
анализатор эффективности выполнения программного кода (profiler)
возможности графического отображения процессов
Быстродействие**
нет

нет


нет

400 команд/сек
да

да


да

100 000 команд/сек

* MPlabSIM использует меню как надстройку над строчным вводом команд управления процессом симуляции с возможностью запоминания и выполнения линейных последовательностей команд. Например, для изменения содержимого регистра нужно произвести следующие действия:

- выбрать в меню раздел "WINDOWS" - выбрать в подменю опцию "MODIFY" - выбрать "что" (STACK,DATA or CODE)(в данном случае "DATA") собираетесь менять - указать адрес - ввести новое значение - подтвердить ввод При этом в окне дампа регистрового фала Вы увидите результат изменения, но в самом окне ничего не сможете изменить (только через меню - аналог командной строки).

Используя PDS-PIC, модифицировать значение рагистра можно нажатием двух клавиш. Так же просто можно выполнять все другие действия по отладке программы.

** На примере из пакета MPLAB-sim для 16c54, при выполнении на рекомендованной MICROCHIP конфигурации P90/16RAM.

Очевидной особенностью программных симуляторов является то обстоятельство, что исполнение программ загруженных в симулятор происходит в масштабе времени, отличном от реального. Однако, низкая цена, возможность ведения отладки даже в условиях отсутствия макета отлаживаемого устройства, делают программные симуляторы весьма эффективным средством отладки. Отдельно необходимо подчеркнуть, что существует целый класс ошибок, которые могут быть обнаружены только при помощи симулятора.

Отладочные мониторы

Отладочный монитор - специальная программа, загружаемая в память отлаживаемой системы. Она вынуждает процессор пользователя производить, кроме прикладной задачи, еще и отладочные функции:

  • загрузку прикладных кодов пользователя в свободную от монитора память
  • установку точек останова
  • запуск и останов загруженной программы в реальном времени
  • проход программы пользователя по шагам
  • просмотр, редактирование содержимого памяти и управляющих регистров.

Программа монитора обязательно должна работать в связке с внешним компьютером или пассивным терминалом, на которых и происходит визуализация и управление процессом отладки. Повторим, что отладочные мониторы используют тот процессор, который уже стоит на плате пользователя. Достоинством этого подхода являются очень малые затраты при сохранении возможности вести отладку в реальном времени. Главным недостатком является отвлечение ресурсов микроконтроллера на отладочные и связные процедуры, например: монитор занимает некоторый объем памяти, прерывания, последовательный канал. Объем отвлекаемых ресурсов зависит от искусства разработчика монитора. В последнее время появились изделия, которые практически не занимают аппаратных ресурсов процессора, о них будет рассказано ниже, в разделе "Эмуляторы ПЗУ".

Платы Развития

Платы развития, или как принято их называть в зарубежной литературе - оценочные платы (Evaluation Boards), являются своеобразными конструкторами для макетирования прикладных систем. В последнее время, при выпуске новой модели кристалла микроконтроллера, фирма-производитель обязательно выпускает и соответствующую плату развития. Обычно это печатная плата с установленным на ней микроконтроллером, плюс вся необходимая ему стандартная обвязка. На этой плате также устанавливают схемы связи с внешним компьютером. Как правило, там же имеется свободное поле для монтажа прикладных схем пользователя. Иногда, имеется уже готовая разводка для установки дополнительных устройств, рекомендуемых фирмой. Например, ПЗУ, ОЗУ, ЖКИ-дисплей, клавиатура, АЦП и др. Кроме учебных или макетных целей, такие доработанные пользователем платы стало выгодно (экономия времени) использовать в качестве одноплатных контроллеров, встраиваемых в мало серийную продукцию (5..20 шт.).

Для большего удобства, платы развития комплектуются еще и простейшим средством отладки на базе монитора отладки. Однако, здесь проявились два разных подхода: один используется для микроконтроллеров, имеющих внешнюю шину, а второй - для микроконтроллеров, не имеющих внешней шины.

В первом случае отладочный монитор поставляется фирмой в виде микросхемы ПЗУ, которая вставляется в специальную розетку на плате развития. Плата также имеет ОЗУ для программ пользователя и канал связи с внешним компьютером или терминалом. Примером здесь может служить плата развития фирмы Intel для микроконтроллера 8051.

Во втором случае, плата развития имеет встроенные схемы программирования внутреннего ПЗУ микроконтроллера, которые управляются от внешнего компьютера. В этом случае, программа монитора просто заносится в ПЗУ микроконтроллера совместно с прикладными кодами пользователя. Прикладная программа при этом специально должна быть подготовлена: в нужные ее места вставляют вызовы отладочных подпрограмм монитора. Затем осуществляется пробный прогон. Чтобы внести в программу исправления пользователю надо стереть ПЗУ и произвести повторную запись. Готовую прикладную программу получают из отлаженной путем удаления всех вызовов мониторных функций и самого монитора отладки. Примерами могут служить платы развития фирмы Microchip для своих PIC контроллеров. Такой же принцип и у плат для отладки микроконтроллеров 80С750 Philips или 89C2051 Atmel.

Важно отметить, что плюс к монитору, иногда платы развития комплектуются еще и программами отладки, которые запускаются на внешнем компьютере в связке с монитором. Эти программы в последнее время заметно усложнились и зачастую имеют высокопрофессиональный набор отладочных функций, например, отладчик-симулятор, или различные элементы, присущие в чистом виде интегрированным средам разработки. В состав поставляемых комплектов могут входить и программы прикладного характера, наиболее часто встречающиеся на практике.

Возможности по отладке, предоставляемые комплектом "плата развития плюс монитор" безусловно не столь универсальны, как возможности внутрисхемного эмулятора, да и некоторая часть ресурсов микропроцессора в процессе отладки отбирается для работы монитора. Тем не менее, наличие законченного набора готовых программно-аппаратных средств, позволяющих без потери времени приступить к монтажу и отладке прикладной системы, во многих случаях является решающим фактором. Особенно если учесть, что стоимость такого комплекта несколько меньше чем стоимость более универсального эмулятора.

Эмуляторы ПЗУ.

Эмулятор ПЗУ - программно-аппаратное средство позволяющее, замещать ПЗУ на отлаживаемой плате, и подставляющее вместо него ОЗУ, в которое может быть загружена программа с компьютера через один из стандартных каналов связи. Это устройство позволяет пользователю избежать многократных циклов перепрограммирования ПЗУ. Эмулятор ПЗУ имеет смысл только для микроконтроллеров, которые в состоянии обращаться к внешней памяти программ. Это устройство сравнимо по сложности и по стоимости с платами развития. Оно имеет одно большое достоинство: универсальность. Эмулятор ПЗУ может работать с любыми типами микроконтроллеров.

Ранние эмуляторы ПЗУ позволяли только загружать программу, запускать ее и останавливать, используя общий сброс. Затем появились усложненные модели с аппаратной выработкой сигналов трассировки по достижении определенного адреса на осциллограф. Эмулируемая память в таких изделиях была доступна для просмотра и модификации, но очень важный контроль за внутренними управляющими регистрами микроконтроллера был до недавнего времени невозможен.

Однако появились модели интеллектуальных эмуляторов ПЗУ, которые позволяют "заглядывать" внутрь микроконтроллера на плате пользователя и вообще, по управлению отладкой, стали похожими на внутрисхемный эмулятор. Фирма Cactus даже представляет свой фактически интеллектуальный эмулятор ПЗУ, как внутрисхемный эмулятор ряда микропроцессоров, настолько невозможно отличить работу с тем и другим. В действительности, процессор здесь не замещается, а используется тот, что стоит на плате пользователя.

Интеллектуальные эмуляторы ПЗУ представляют собой гибрид из обычного эмулятора ПЗУ, монитора отладки и схем быстрого переключения шины с одного на другой. Этим создается эффект, как если бы монитор отладки был установлен на плате пользователя и при этом он не занимает у микроконтроллера никаких аппаратных ресурсов, кроме небольшой зоны программных шагов, примерно 4К. Например, такое устройство разработала фирма "Фитон" для всех существующих и будущих микроконтроллеров, которые имеют ядро от 8051 но дополнительно насыщенны различными устройствами ввода\вывода. Это устройство поддерживает множество самых разных микроконтроллеров фирм Philips, Siemens, OKI.

Интегрированные среды разработки.

Строго говоря, интегрированные среды разработки не относятся к числу средств отладки, тем не менее обойти вниманием данный класс программных средств, существенно облегчающий и ускоряющий процесс разработки и отладки микропроцессорных систем было бы неправильно.

При традиционном подходе, начальный этап написания программы строится следующим образом:

  • Исходный текст набирается при помощи какого-либо текстового редактора. По завершении набора, работа с текстовым редактором прекращается и запускается кросс компилятор. Как правило, вновь написанная программа содержит синтаксические ошибки, и компилятор сообщает о них на консоль оператора.
  • Вновь запускается текстовый редактор, и оператор должен найти и устранить выявленные ошибки, при этом сообщения о характере ошибок выведенные компилятором уже не видны, так как экран занят текстовым редактором.

И этот цикл может повторяться не один раз. Если программа не слишком мала и тривиальна, собирается из различных частей, подвергается редактированию или модернизации, то даже этот начальный этап может потребовать очень много сил и времени программиста, и существенно притушить энтузиазм разработчика.

Избежать большого объема рутины и существенно повысить эффективность процесса разработки и отладки, позволяют появившиеся и быстро завоевывающие популярность т.н. интегрированные среды (оболочки) разработки (Integrated Development Environment, IDE).

Как правило, "хорошая" интегрированная среда позволяет объединить под одним крылом имеющиеся средства отладки (внутрисхемный эмулятор, программный симулятор, программатор), и при этом обеспечивает работу программиста с текстами программ в стиле "турбо".

Работа в интегрированной среде дает программисту:

  • Возможность использования встроенного много файлового текстового редактора, специально ориентированного на работу с исходными текстами программ.
  • Диагностика выявленных при компиляции ошибок, и исходный текст программы, доступный редактированию, выводятся одновременно в многооконном режиме.
  • Возможность организации и ведения параллельной работы над несколькими проектами. Менеджер проектов позволяет использовать любой проект в качестве шаблона для вновь создаваемого проекта. Опции используемых компиляторов и список исходных файлов проекта, устанавливаются в диалоговых меню и сохраняются в рамках проекта, устраняя необходимость работы с неудобными batch-файлами.
  • Перекомпиляции подвергаются только редактировавшиеся модули.
  • Возможность загрузки отлаживаемой программы в имеющиеся средства отладки, и работы с ними без выхода из оболочки.
  • Возможность подключения к оболочке практически любых программных средств.

В последнее время, функции интегрированных сред разработки становятся принадлежностью программных интерфейсов наиболее продвинутых эмуляторов и отладчиков-симуляторов. Подобные функциональные возможности, в сочетании с дружественным интерфейсом, в состоянии существенно облегчить жизнь разработчику и ускорить его работу.





Впервые? | Реклама на сайте | О проекте | Карта портала
тел. редакции: +7 (995) 900 6254. e-mail:info@eust.ru
©1998-2023 Рынок Микроэлектроники
