Супервизоры напряжения питания для микроконтроллеров с изменяемой задержкой срабатывания фирмы ROHM

ROHM производит прецизионные микропотребляющие ИС супервизоров напряжения питания. В этом классе приборов можно выделить супервизоры с фиксированным временем задержки срабатывания, определяемым внутренним таймером-счетчиком (серия BD45xxx и BD46xxx) и супервизоры с изменяемым временем задержки, которое задается внешним конденсатором (серия BD52xx и BD53xx). Величины напряжений срабатывания фиксированы и изменяются в пределах от 2,3 В до 6 В с шагом 0,1 В.

Области применения

Особенности

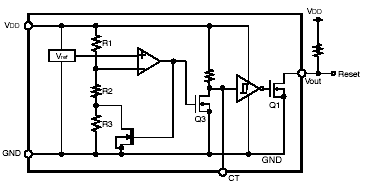

Структурная схема на примере ИС серии BD 5xxx
a)BD 52xx

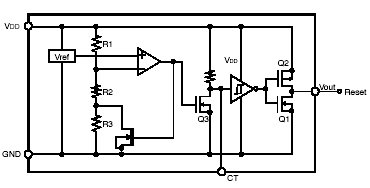

Структурная схема на примере ИС серии BD 5xxx
б)BD 53xx
Рис. 1. Структурная схема на примере ИС серии BD 5xxx

Временные диаграммы и основные расчетные соотношения

Когда напряжение Vdd ниже порога срабатывания - величины Vdet + DVdet, транзистор Q3 открывается и разряжает времязадающий конденсатор, подключаемый к выводу “CT” .На инверсном выходе триггера Шмита устанавливается высокий логический уровень, а на выходе Vout микросхемы через время TPHLнизкий логический уровень. Когда напряжение Vdd равно или выше порога срабатывания, времязадающий конденсатор заряжается через внутренний резистор при запертом транзисторе Q3 и на выходе Vout микросхемы с задержкой TPLH установится высокий логический уровень. Необходимый гистерезис обеспечивается резистором R3 и составляет 0,05 Vdet. Временные диаграммы, поясняющия логику работы ИС, приведены на рис. 2

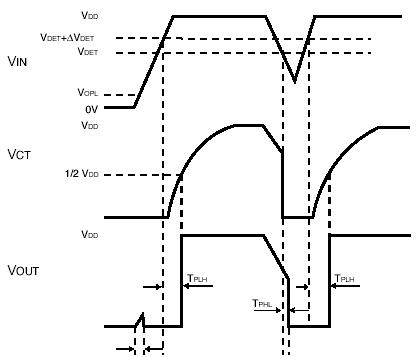

Временные диаграммы
Рис. 2. Временные диаграммы

Задержка TPLH при превышении напряжения порога срабатывания определяется соотношением (1):

TPLH = 0,69 CCT RCT, (1) где:

CCT - емкость конденсатора, подключенного к выводу СТ
RCT - сопротивление внутреннего резистора (типовое значение 9 Мом)

Таким образом, при CCT = 0,047 мкФ задержка составит 292 мс. Задержка TPHL при снижении питающего напряжения менее порога срабатывания описывается более сложным соотношением (2):

TPHL = TA + TB + TC, (2) где:

TA - время задержки, определяемое внешними элементами CL и RL (3).
TB - время задержки, определяемое внешним конденсатором CCT(4)
TC - задержка, вносимая микросхемой, составляет около 21 мкс.

, (3)

где: Vdet - напряжение срабатывания CL - емкость конденсатора, подключаемого между выводом Vout и GND IOL - ток разряда конденсатора, протекающий через вывод Vout (около 5 мА).

, (4)

где: CCT - емкость внешнего времязадающего конденсатора ICT - ток разряда конденсатора, протекающий через вывод CT (около 0,2 мА).

Реализация цепей сброса микроконтроллеров по напряжению питания на микросхемах BD 53xxи BD 53xx
а)с открытым стоком
Реализация цепей сброса микроконтроллеров по напряжению питания на микросхемах BD 53xxи BD 53xx

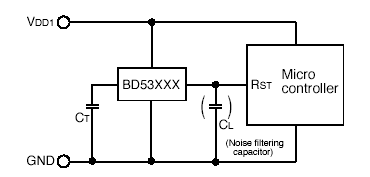

б)с КМОП-выходом
Реализация цепей сброса микроконтроллеров по напряжению питания на микросхемах BD 53xxи BD 53xx

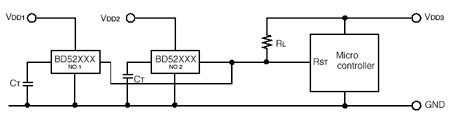

в)Схема сброса по напряжениям Vdd1 и Vdd2 с функцией «монтажное ИЛИ» RST = (Vdd1)
Рис. 3. Реализация цепей сброса микроконтроллеров по напряжению питания на микросхемах BD 53xxи BD 53xx
