6.2 Подтверждение

Подтверждение при передаче данных обязательно. Соответствующий испульс синхронизации генерируется ведущим. Передатчик отпускает (ВЫСОКОЕ) линию SDA в течение синхроимпульса подтверждения. Приёмник должен удерживать линию SDA в течение ВЫСОКОГО состояния синхроимпульса подтверждения в стабильно НИЗКОМ состоянии (рис. 8). Конечно, время установки и удержания также должны быть приняты во внимание (Электрические и временные параметры).

Обычно, приёмник, который был адресован, обязан генерировать подтверждение после каждого принятого байта, исключая те случаи, когда посылка начинается с адреса CBUS (см. Совместимость с CBUS).

В том случае, когда ведомый-приёмник не может подтвердить свой адрес (например, когда он выполняет в данный момент какие-либо функции реального времени), линия данных должна быть оставлена в ВЫСОКОМ состоянии. После этого ведущий может выдать сигнал СТОП для прерывания пересылки данных.

Если ведомый-приёмник подтвердил свой адрес, но через некоторое время больше не может принимать данные, ведущий также должен прервать пересылку. Для этого ведомый не подтверждает следующий байт, оставляет линию данных в ВЫСОКОМ состоянии и ведущий генерирует сигнал СТОП.

Если в пересылке участвует ведущий-приёмник, то он должен сообщить об окончании передачи ведомому-передатчику путем не подтверждения последнего байта. Ведомый-передатчик должен освободить линию данных для того, чтобы позволить ведущему выдать сигнал СТОП или повторить сигнал СТАРТ.

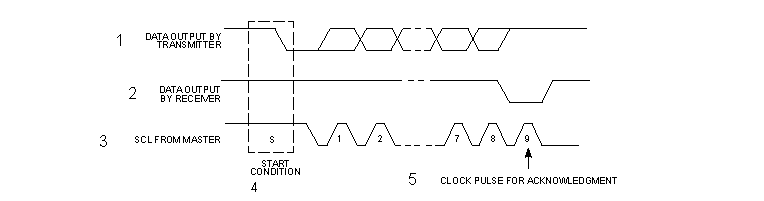

Рисунок 8. Подтверждение

1. Данные, переданные передатчиком
2. Данные, переданные приёмником
3. SCL от ведущего
4. Сигнал СТАРТ
5. Синхроимпульс подтверждения

---

---
