10.1 Максимальные и минимальные значения для резисторов Rp и Rs

Для I²C-устройств в стандартном режиме величины резисторов зависят от следующих параметров:

• Напряжение питания
• Емкость шины
• Количество подключенных устройств (входной ток + ток утечки)

Величина питающего напряжения ограничивает минимальное значение Rp вследствие ограниченного минимального тока выходных каскадов (3 мА) при Volmax=0.4 В. Vdd как функция Rpmin показана на рис. 25.
    Желаемая шумовая граница 0.1Vdd для НИЗКОГО уровня ограничивает максимальное значение Rs. Rsmax как функция от Rp показано на рис. 25.

Емкость шины состоит из общей емкости проводов, подключенных портов и контактов. Эта емкость ограничивает максимальное значение Rp вследствие ограничений на время установления (фронта). Рис. 27 показывает Rpmax как функцию от емкости шины.

Максимальный ток при ВЫСОКОМ уровне для каждого порта не превышает 10 мкА. Вследствие желаемой шумовой границы 0.2Vdd для ВЫСОКОГО уровня, входной ток ограничивает максимальное значение Rp. Этот предел зависит от Vdd. Общий ток при ВЫСОКОМ уровне как функция от Rpmax показан на рис. 28.

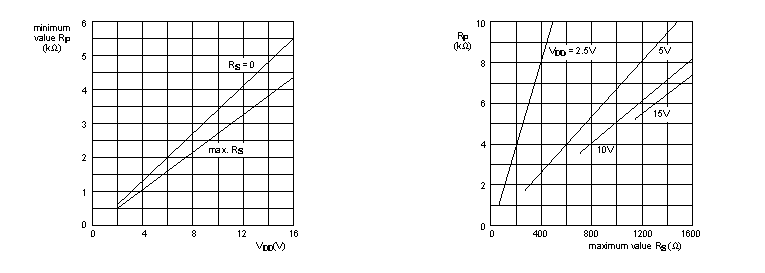

Рисунок 25. Минимальное значение Rp как функция от напряжения питания при параметре Rs

Рисунок 26. Максимальное значение Rs как функция от Rp при параметре - Vdd

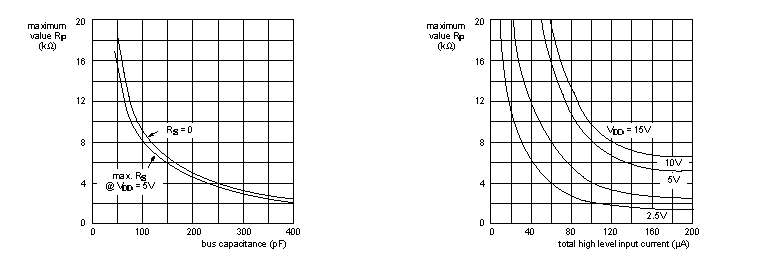

Рисунок 27. Максимальное значение Rp как функция от емкости шины для стандартного режима

Рисунок 28. Общий ток при напряжении ВЫСОКОГО уровня как функция максимального значения Rp при параметре - Vdd

---

---
