ШИМ - контроллеры семейства LinkSwitch®-XT

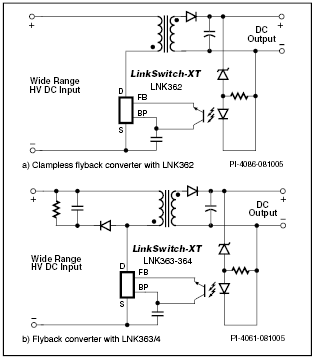

Типовая схема включения с LinkSwitch-XT

Основные преимущества данного семейства:

  • Очень низкое число компонентов, очень дешевое решение, при этом высокая стабильность выходного напряжения.
  • Инновационные технологии Clampless и IC Trimming transformer construction.
  • Полностью интегрированный авто рестарт, при защите от короткого замыкания и защите от цепи разрыва обратной связи.
  • Отсутствует обмотка питания обратной связи, меньше стоимость трансформатора.
  • Универсальный диапазон (85-265 Вольт) входного напряжения позволяет использовать устройства на основе микросхем Power Integrations в любой точке земного шара.
  • Технология энергосбережения EcoSmart позволяет устройству в отсутствии нагрузки потреблять от 300 mW (без обмотки питания оптопары) до 50 mW (с обмоткой). При этом микросхемы удовлетворяют всем мировым стандартам энгергосбережения.
  • Защита от перегрева (работающая по гистерезису), делает устройство более надежным.
  • Схема частотного джиттера (frequency jitter) - снижают ЭМИ и делают фильтрующие элементы более дешевыми.

Применение:

  • зарядно-питающие устройства для сотовых и беспроводных телефонов, MP3/аудио плееров, цифровых камер и пр.
  • источники питания для промышленного оборудования, счетного оборудования и пр.
Тип Выходной ток, мА Корпус
230 VAC ±15% 85-265 VAC
Адаптер Печатный узел Адаптер Печатный узел
LNK362P/G 2.8 Вт 2.8 Вт 2.6 Вт 2.6 Вт DIP-8
SMD-8
LNK363P/G 5 Вт 7.5 Вт 3.7 Вт 4.7 ВтW DIP-8
SMD-8
LNK364P/G 5.5 Вт 9 Вт 4 Вт 6 Вт DIP-8
SMD-8

Документация:

  862 kB Engl Обзор микросхем семейства
  940 kB Engl Применение
