DS3170

однопортовый однокристальный DS3/E3 приемопередатчик

Отличительные особенности:

  • ИОднопортовый однокристальный приемопередатчик DS3 и E3
  • Восстанавливают данные и синхроимпульсы и формируют передаваемый сигнал для DS3 и E3
  • Подавитель переходных колебаний может быть подключен в тракт приема или передачи
  • Интерфейс с 75 Ом коаксиальным кабелем длиной до 380 метров или 1246 футов (DS3) или 440 метров или 1443 фута (E3)
  • Использует трансформаторы 1:2 в трактах приема и передачи
  • Встроенное устройство кадрирования для DS3 (M23 или C - бит) и E3 (G.751 или G.832)
  • Встроенный HDLC контроллер с 256-байтовыми FIFO буферами для вставки/исключения DS3 PMDL, G.751 битов и G.832 NR/GC байтов
  • Встроенный BERT для формирования, детектирования и анализа ПСП и мультиплицированного изображения
  • Большие счетчики контроля характеристик для накопления данных за интервал не менее 1 секунды
  • Гибкие порты вставки/извлечения переполнения для DS3 и E3 устройств кадрирования
  • Цепи слежения за линией, устройством кадрирования, полезной нагрузкой и аналоговой частью, способные вставлять AIS
  • Встроенный адаптер частоты синхроимпульсов, позволяющий формировать внутренние синхропоследовательности с частотами 44.736 МГц (DS3) и 34.368 МГц (E3) из одного опорного синхросигнала (DS3, E3, STS-1)
  • Опорные синхроимпульсы CLAD могут иметь частоту 44.736 МГц, 34.368 МГц, 77.76 МГц, 51.84 МГц или 19.44 МГц
  • Совместим программно с приборами DS3171-DS3174
  • 8-/16- битный универсальный микропроцессорный интерфейс
  • Потребление 0.5 Вт при 3.3 В питании (при допустимом напряжении питания портов 5 В)
  • Миниатюрный 100 контактный 11 мм CSBGA и 14 мм LQFP корпуса
  • Рабочий температурный диапазон от -40°C до +85°C
  • Контрольный порт IEEE1149.1 JTAG

Области применения:

  • Концентраторы мультисервисных точек доступа
  • Демультиплексоры
  • Цифровые кросс коммутаторы
  • Мультисервисные протоколы
  • АТС
  • PDH мультиплексоры
  • Платформы (MSAP) SONET/SDH ADM и мультиплексоры
  • Платформы (MSPP)
  • Маршрутизаторы и коммутаторы интегрированных устройств доступа (IAD)
  • Испытательная аппаратура

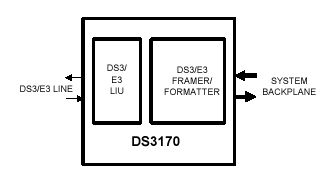

Функциональная диаграмма:

Функциональная диаграмма DS3170

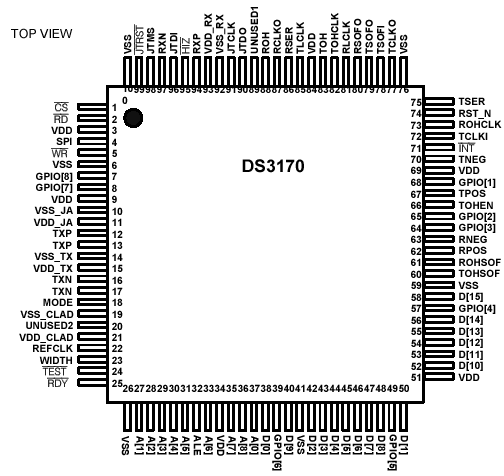

Расположение выводов:

Расположение выводов DS3170

Описание:

DS3170 содержит DS3/E3 устройство кадрирования и LIU и позволяет обеспечить физический интерфейс DS3/E3 по медным линиям связи.

DS3170 программно настраиваемый однокристальный DS3/E3 приемопередатчик. LIU имеет независимый тракт приема и передачи. Приемный блок LIU восстанавливает синхроимпульсы и данные из B3ZS или HDB3 кодов AMI сигнала и отслеживает потерю сигнала или же может быть подключен напрямую ко входам данных и синхроимпульсов. Приемный блок LIU обеспечивает произвольное декодирование B3ZS/HDB3. LIU передатчика формирует стандартные сигналы на 75 Ом коаксиальном кабеле или может подключаться непосредственно к выходам синхроимпульсов и данных. Когда LIU активен, то в приемном или передающем тракте может быть включен подавитель переходных колебаний. Устройство кадрирования DS3/E3 передает и принимает последовательно поступающие данные в формате M23 DS3, C - бит DS3, G.751 E3 или G.832 E3. Для снижения потребления неиспользуемые функциональные модули могут быть отключены.

Документация:

  1961 Kb Engl Описание микросхемы
