DS3150

3.3В интерфейс линии передачи данных T3, E3, STS-1

Отличительные особенности:

  • Интегрированные интерфейсы приема и передачи для линий передачи данных T3/E3/STS-1
  • Осуществляет восстановление тактовых сигналов/данных и улучшение формы сигнала
  • Не требует подключения других специализированных внешних компонентов, кроме трансформаторов с коэффициентом стабилизации 1:2
  • Обеспечивает согласование с коаксиальным кабелем 75 Ом при длине линий до 380 м (T3), 440 м (E3), или 360 м (STS-1)
  • Адаптивный приемный эквалайзер компенсирует потери в кабеле в диапазоне от 0 дБ до15 дБ
  • Подключается непосредственно к DSX - монитору сигналов (равномерное затухание 20 дБ)
  • Встроенный аттенюатор джиттера может включаться, либо в приемный, либо в передающий тракт
  • Встроенные кодер/декодер B3ZS и HDB3
  • Биполярный и NRZ (Non Return to Zero) интерфейсы
  • Цифровая и аналоговая петли обратной связи
  • Встроенные 215 - 1 и 223 - 1 генератор и детектор псевдослучайных последовательностей битов (PRBS)
  • Монитор передающего драйвера линии следит за отказом передатчика или коротким замыканием на выходе
  • Полнофункциональный генератор Т3 AIS (ANSI T1.107)
  • Генератор непрерывной единичной последовательности (E3 AIS)
  • Функция инвертирования тактового сигнала
  • Драйвер линии с тремя состояниями имеет режим экономии энергопотребления
  • Детектор потери сигнала (ANSI T1.231-1999 и ITU G.775)
  • Совместимость выводов с ИС TDK 78P7200 и 78P7200L
  • Непосредственная замена для TDK 78P2241/B
  • Низковольтный режим питания 3.3 В (совместимость с 5 В сигналами I/O)
  • Индустриальный диапазон температур: от -40С до +85С
  • Малогабаритные корпуса типов 28-pin PLCC и 48-pin TQFP

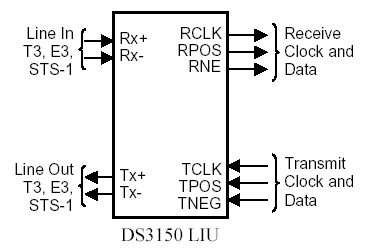

Функциональная схема:

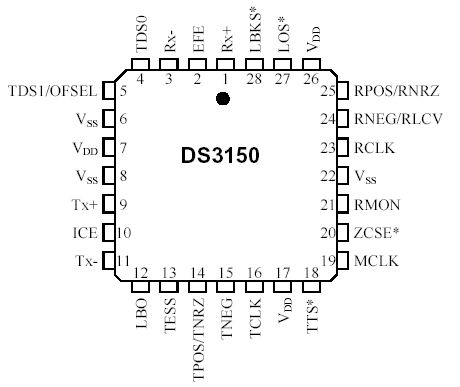

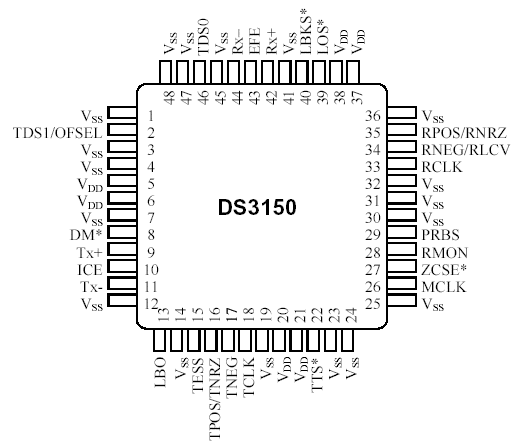

Расположение выводов:


Описание:

ИС DS3150 обеспечивает выполнение всех необходимых функций для реализации на физическом уровне интерфейсов с линиями передачи данных T3/E3/STS-1. ИС имеет раздельные тракты приема и передачи. Приемник осуществляет восстановление сигналов тактовой частоты и данных из сигналов кода B3ZS, или HDB3 и осуществляет мониторинг затухания входного сигнала. ИС имеет дополнительную опцию декодирования сигнала B3ZS/HDB3 с последующим его выводом в формате NRZ. Передатчик способен работать с данными в биполярном формате, или в формате NRZ, и осуществляет передачу сигналов стандартной формы в 75 Ом - коаксиальный кабель.

Документация:

  202 Kb Engl Описание микросхемы
