DS26502
T1/E1/J1/64KCC BITS элемент
Отличительные особенности:
- Совместим с 2048 кГц интерфейсом синхронизации стандарта G.703
- Совместим с 64 кГц (модификация A) и сонаправленным интерфейсами синхронизации стандарта G.703
- Совместим с 64 кГц и 6312 кГц интерфейсами синхронизации стандарта G.703
- Подключение к стандартным потокам T1/J1 (1.544 МГц) и E1 (2.048 МГц)
- Подключение к CMI- кодированным потокам T1/J1 и E1
- Способен работать как на длинных линиях, так и на коротких
- Передача и прием T1 и E1 SSM сообщений и подтверждение их
- Бескристальный подавитель переходных колебаний с режимом ФНЧ
- Полностью независимая работа приемника и передатчика
- Встроенные программно выбираемые сопротивления приемного и передающего терминалов 75/100/110/120 Ом
- Режим мониторинга для мостовых приложений
- Принимает частоты основных синхроимпульсов (Master Clock) 16.384, 8.192, 4.096 или 2.048 МГц
- В режиме составного синхросигнала формируются выходные сигналы с частотами 64, 8 и 0.4 кГц
- 8- битный параллельный управляющий порт
- Последовательный (SPI) управляющий порт
- Режим аппаратного управления
- Формирование сигналов LOS, AIS и LOF
- Вход сигнала быстрого отключения выхода передатчика
- IEEE 1149.1 JTAG граничного сканирования
- Однополярное питание 3.3 В, допустимый уровень сигналов на входах и выходах 5 В
Области рименения:
- Синхронизация BITS
- Преобразование частот синхронизирующих потоков

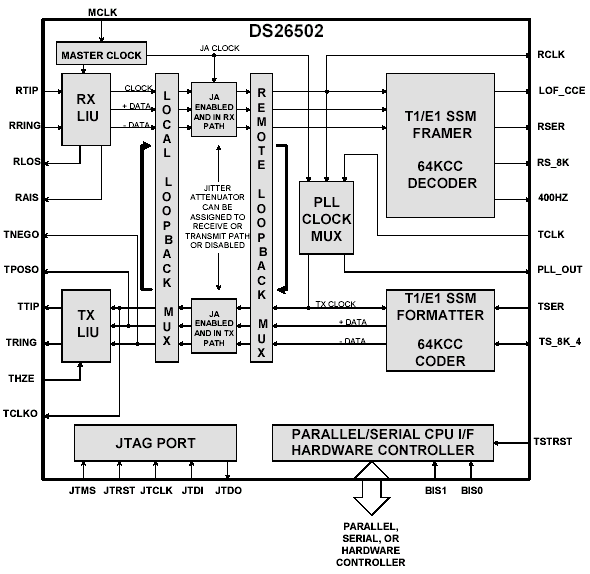

Структурная схема :
Общее описание:
DS26502 - BITS элемент восстановления синхроимпульсов. Приемник может синхронизироваться от составных синхроимпульсов потоков T1, E1 и 64 кГц и от синхронизирующего 6312 кГц интерфейса. В режимах T1 и E1 всегда может быть возвращено сообщение статуса синхронизации (SSM). Передатчик может напрямую подключаться к T1, E1 или 64 кГц интерфейсу составных синхроимпульсов и точно также быть источником SSM в режимах E1 и T1. DS26502 может преобразовать любой поддерживаемый входной синхросигнал в любой поддерживаемый синхросигнал. Имеется отдельный вывод, являющийся источником сигнала с частотой 6312 кГц. Управление прибором может осуществляться через последовательный, параллельный или аппаратный порт управления.
