DS21455, DS21458

Четырехканальные T1/E1/J1 приемопередатчики

Каждый из четырех независимых приемопередатчиков имеет следующие характеристики:

  • Полнофункциональный законченный T1 (DS1)/ISDN-PRI/J1 приемопередатчик
  • Полнофункциональный законченный Е1 (СЕРТ) PCM-30/ISDN-PRI приемопередатчик
  • Коротко- и длинно- дистанционный линейный интерфейс для восстановления синхроимпульсов и данных
  • CMI кодер/декодер
  • Бескристальный подавитель переходных колебаний
  • Полная независимость функционирования приемника и передатчика
  • Двойной HDSL контроллер
  • Встроенный программируемый BERT генератор и детектор
  • Программная выборка терминальных резисторов 75/100/120 Ом и интерфейса T1 и Е1
  • Двойные двух-кадровые эластические буферы, которые могут подключаться к асинхронным основным платам с частотой до 16.384 МГц
  • 16.384, 8.192, 4.096 или 2.048 МГц выход синтезированных синхроимпульсов для восстановления сетевых синхроимпульсов
  • Программируемая частота выходных синхроимпульсов для Т1, Е1, Н0 и Н12 приложений с дробным коэффициентом деления
  • Чередование режима ИКМ шины
  • 8- битный параллельный мультиплексируемый или не мультиплексируемый порт управления, отвечающий стандартам фирм Intel или Motorola
  • Сканирование IEEE 1149.1 JTAG-границ
  • Однополярное 3.3 В питание и 5 В выходы
  • DS21455 совместим по выводам с DS21Q55
  • Поддержка седьмой системы сигнализации (SS7)
  • Поддержка RAI-CI и AIS-CI

Области применения:

  • Маршрутизаторы
  • Модули обслуживания каналов (CSU)
  • Модули обработки данных (DSU)
  • Мультиплексоры
  • Коммутаторы
  • Канальные банки
  • Испытательное оборудование T1/Е1 систем

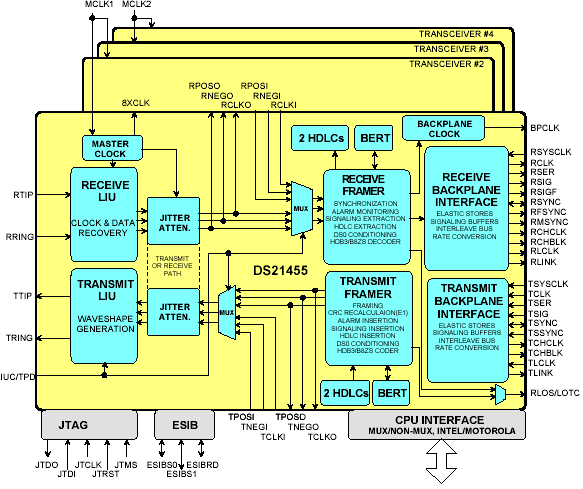

Структурная схема DS21455:

Структурная схема DS21455

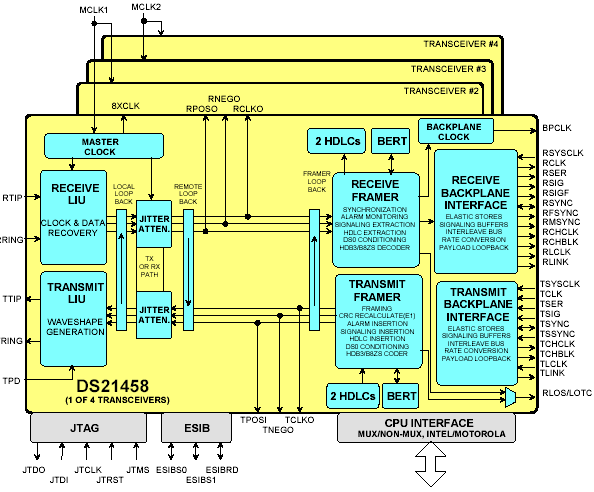

Структурная схема DS21458:

Структурная схема DS21458

Общее описание DS21458:

DS21455 и DS21458 - четырехканальные монолитные приборы, содержащие четыре независимых приемопередатчика, которые могут быть программно настроены на работу в T1, Е1 или J1 режиме. Каждый прибор содержит модуль линейного интерфейса (LIU), модуль формирования кадров, HDSL контроллер и интерфейс с основной TDM платой и управляется по параллельному 8- битному интерфейсу, совместимому с шинами стандартов компаний Intel и Motorola. DS21455 предназначен для замены четырехканального МСМ прибора DS21Q55. DS21458 выпускается в миниатюрном CSBGA корпусе, имеет улучшенный интерфейс и программно совместим с DS21Q55.

Документация:

  1653 Kb Engl Описание микросхемы
