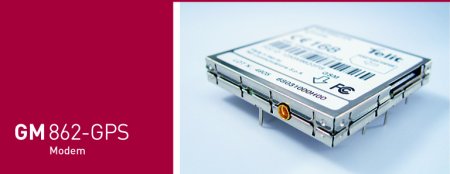

GM862-GPS

Малогабаритный модуль GSM/GPRS модема в экранированном корпусе с интерфейсным разъемом

.

GM862-GPS

Модуль GM862-GPS совместим с другими модулями GM862 и дополнительно имеет в своем составе приемник системы определения географических координат GPS высокой чувствительности и экстремально низким временем первого определения. Модуль имеет два MMCX разъема для подключения GSM и GPS антенн. В аппаратное обеспечение модуля GM862-GPS добавлен одноканальный аналого-цифровой преобразователь (АЦП). Модуль имеет интерпретатор Python и может работать без внешнего микроконтроллера.

Основные характеристики:

  • четыре диапазона GSM: 850/900/1800/1900 МГц;
  • максимальная излучаемая мощность 2 Вт для 850/900 МГц и 1 Вт для 1800/1900 МГц;
  • чувствительность GSM, не хуже:
    • -107 dBm в диапазонах 850 и 900 МГц;
    • -106 dBm в диапазонах 1800 и 1900 МГц;
  • встроенный интерпретатор Python;
  • 10 класс GPRS;
  • встроенный TCP/IP стек, FTP и SMTP клиенты;
  • скорость передачи данных в режиме CSD до 14400 бит/с;
  • прием и передача SMS, факсимильных сообщений, голосовые вызовы;
  • напряжение питания:
    • номинальное 3.8 В;
    • диапазон 3.4 … 4.2 В;
  • средний ток потребления 250 мА;
  • пиковый ток потребления до 1,9 А;
  • параметры GPS приемника:
    • чувствительность -159 dBm;
    • 20 каналов приема;
    • чипсет SiRFstar III;
    • низкое время первого определения координат;
    • 200000 эффективных корреляций;
    • горячий старт менее чем за 2 с;
    • ток потребления в режиме ожидания 1 мА;
    • ток потребления в рабочем режиме 70 мА (в том числе 20 мА для антенны);
    • напряжение питания антенны 3 - 5 В;
  • диапазон рабочих температур модуля от -30°С до +80°С;
  • 13 линий цифрового ввода-вывода GPIO;
  • уровень логических сигналов +3 В (КМОП логика);
  • тип поддерживаемой цифровой фотокамеры: TC5747 (Transchip);
  • одноканальный 11-битный АЦП;
  • встроенная схема заряда Li-Ion батареи;
  • EASY GPRS, EASY CAMERA, EASY SCRIPT, EASY SCAN, JAMMED DETECT, GPS;
  • разъемы для антенн MMCX female;
  • интерфейсный разъем 52991-0508 (Molex);
  • ответная часть для интерфейсного разъема 53748-0504 (Molex);
  • соответствуют директиве RoHS;
  • габаритные размеры 43.9 х 43.9 х 6.9 мм;
  • вес 28 г.

Стартовый комплект

Для быстрого начала работы с модулями GM862-GPS можно использовать:

  • стартовый комплект EVK2 плюс интерфейсная плата GM862 Interface плюс Camera Board;
  • отладочная плата для модемов серии GM862 производства Rainbow Technologies.

Аксессуары

Совместно с модулями GM862-GPS можно использовать следующие аксессуары:

ADA-0062-SMA Антенна GSM
ADA-0070-SMA Антенна GSM
ADA-0071-SMA Антенна GSM
ADA-MK76-SMA Антенна GSM
39265-52 Антенна GPS (разъем SMA)
ADA-1000-127 ВЧ кабель, MMCX( male) - SMA (female), 127 мм
ADA-1000-260 ВЧ кабель, MMCX( male) - SMA (female), 260 мм
53748-0504 Ответная часть для интерфейсного разъема

Документация

  RUS Аксессуары для GSM/GPRS модемов
  806 Kb ENG Описание модемов GM862-GPS
  1020 Kb ENG Описание использования аппаратного обеспечения GM862-GPS
  457 Kb ENG Описание использования встроенного программного обеспечения модемов GM862-GPS
  779 Kb ENG Описание системы команд для модемов
  522 Kb ENG Easy Script in Python
  RUS Отладочные комплекты для модемов
    Получить консультации и преобрести компоненты вы сможете у официального дистрибьютора фирмы Telit компании Rainbow Technologies,
