ATmega169P, ATmega169PV

8-разрядный микроконтроллер AVR с внутрисистемно-программируемой флэш-памятью размером 16 кбайт

Документация:

  268 Kb Engl Предварительное описание микросхемы
  3400 Kb Engl Полное описание микросхемы
  Rus Технология picoPower для 8-разрядных RISC-микроконтроллеров AVR
  Rus Система команд
  Програмное обеспечение
  Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Характеристики:

  • Высокопроизводительный, маломощный 8-разрядный AVR-микроконтроллер
  • Прогрессивная архитектура RISC
    • Эффективный набор из 130 инструкций, большинство из которых выполняются за один такт синхронизации
    • 32 8-разрядных рабочих регистров общего назначения
    • Полностью статическая работа
    • Производительность до 16 миллионов операций в секунду при частоте 16МГц
    • Встроенное двухтактное умножающее устройство
  • Энергонезависимые памяти данных и программ
    • 16 кбайт внутрисистемно-самопрограммируемой флэш-памяти
      Износостойкость: 10 тысяч циклов записи/стирания
    • Опциональный сектор загрузочного кода с отдельными битами защиты
      Внутрисистемное программирование под управлением встроенной загрузочной программы
      Действительная поддержка возможности чтения из флэш-памяти во время выполнения операции записи в нее
    • 512 байт ЭСППЗУ
      Износостойкость: 100 тысяч циклов записи/стирания
    • 1 кбайт внутреннего статического ОЗУ
    • Программируемая блокировка доступа для защиты программного кода
  • Интерфейс JTAG (совместимость со стандартом IEEE 1149.1)
    • Поддержка граничного сканирования в соответствии со стандартом JTAG
    • Интенсивная поддержка встроенной отладки
    • Программирование флэш-памяти, ЭСППЗУ, конфигурационных бит и бит защиты через интерфейс JTAG
  • Периферийные устройства
    • Драйвер сегментного ЖКИ 4 x 25
    • Два 8-разрядных таймера-счетчика с отдельным предделителем и режимом сравнения
    • Один 16-разрядный таймер-счетчик с отдельным предделителем, режимом сравнения и режимом захвата
    • Счетчик реального времени с отдельным генератором
    • Четыре канала ШИМ
    • 8-канальный, 10-разрядный АЦП
    • Программируемый последовательный УСАПП
    • Ведущий/подчиненный последовательный интерфейс SPI
    • Универсальный последовательный интерфейс с детектором условия старта
    • Программируемый сторожевой таймер с отдельным встроенным генератором
    • Встроенный аналоговый компаратор
    • Прерывание и возобновление работы по изменению состояния вывода
  • Специальные микроконтроллерные функции
    • Сброс при подаче питания и программируемый детектор снижения напряжения
    • Встроенный калиброванный генератор
    • Внешние и внутренние источники прерываний
    • Пять режимов сна: холостой ход (Idle), снижение шума АЦП, экономичный (Power-save), отключение (Power-down) и дежурный (Standby)
  • Корпуса и ввод-вывод
    • 54 программируемых линии ввода-вывода
    • 64-выводные корпуса TQFP и QFN/MLF
  • Градации по быстродействию:
    • ATmega169PV: 0 - 4 МГц/1.8 - 5.5В, 0 - 8 МГц/2.7 - 5.5В
    • ATmega169P: 0 - 8 МГц/ 2.7 - 5.5В, 0 - 16 МГц/4.5 - 5.5В
  • Температурный диапазон:
    • Промышленный -40°C..85°C
  • Сверхмалая потребляемая мощность
    • Активный режим:
      1 МГц, 1.8В: 330 мкА
      32 кГц, 1.8В: 10 мкА (в т.ч. генератор)
      32 кГц, 1.8В: 25 мкА (в т.ч. генератор и ЖКИ)
    • режим выключения: 0.1 мкА/1.8В
    • экономичный режим: 0.6 мкА/1.8В (в т.ч. 32кГц-ый счетчик реального времени)

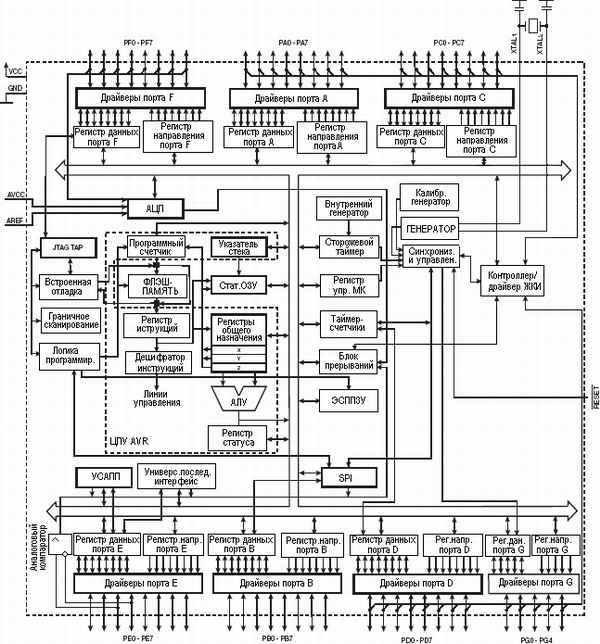

Структурная схема:

Структурная схема ATmega169P

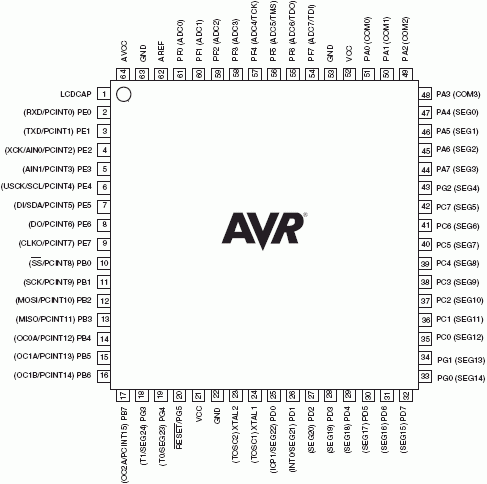

Расположение выводов:

Расположение выводов ATmega169P

Описание:

ATmega169P - маломощный 8-разрядный КМОП-микроконтроллер, выполненный на основе усовершенствованной RISC-архитектуре AVR. За счет выполнения большинства инструкций за один период синхронизации ATmega169P достигает производительности 1 миллион операций в секунду на 1 МГц тактовой частоты, что позволяет разработчикам оптимизировать соотношение потребляемой мощности и быстродействия.

Ядро AVR сочетает обширный набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра напрямую подключены к арифметико-логическому устройству (АЛУ), что позволяет осуществлять доступ к двум раздельным регистрам при выполнении одной инструкции за один период синхронизации. В результате достигается более высокая эффективность программного кода, а производительность на порядок превышает производительность традиционных микроконтроллеров CISC.

ATmega169P характеризуется следующими особенностями: 16 кбайт внутрисистемно-программируемой флэш-памяти, которая поддерживает возможность чтения во время записи; 512 байт ЭСППЗУ; 1 кбайт статического ОЗУ; 53 линии ввода-вывода общего назначения; 32 рабочих регистра общего назначения; интерфейс JTAG для граничного сканирования, связи со встроенной отладочной системой и программирования; полный контроллер сегментного ЖКИ со встроенным повышающим преобразователем напряжения; три универсальных таймера-счетчика с режимами сравнения; внутренние и внешние прерывания; последовательный программируемый интерфейс УСАПП; универсальный последовательный интерфейс с детектором условия старт; 8-канальный, 10-разрядный АЦП; программируемый сторожевой таймер с внутренним генератором; последовательный порт SPI и 5 программно-выбираемых экономичных режимов работы. В режиме холостого хода (Idle) останавливается ЦПУ, но продолжают функционировать статическое ОЗУ, таймеры-счетчики, порт SPI и система прерываний. В режиме отключения (Power-down) удерживается содержимое регистров, но прекращает работу генератор, блокируя работу всех функций до следующего прерывания или аппаратного сброса. В экономичном режиме работы (Power-save) в работе остаются асинхронный таймер и контроллер ЖКИ, предоставляя возможность счета времени и отображения информации, когда остальная часть микроконтроллера бездействует. В режиме снижения шума АЦП останавливается ЦПУ и все модули ввода-вывода за исключением асинхронного таймера, контроллера ЖКИ и АЦП, что минимизирует влияние шума от работы цифровых устройств на результат преобразования. В дежурном режиме (Standby) кварцевый/керамический генератор продолжает работу, а остальная часть микроконтроллера бездействует. Применение данного режима позволяет добиться быстроты возобновления работы микроконтроллера и при этом сохранить малый уровень потребления.

Микроконтроллер выпускается по технологии высокоплотной флэш-памяти компании Atmel. Встроенная внутрисистемно-программируемая флэш-память может программироваться внутрисистемно через последовательный интерфейс SPI, с помощью обычного программатора энергонезависимой памяти или под управлением встроенной загрузочной программы, исполняемой ядром AVR. Загрузочная программа может использовать любой интерфейс для загрузки программного кода во флэш-память. Программа в загрузочном секторе продолжает исполняться, даже если происходит обновление сектора прикладной программы, тем самым, обеспечивая действительную поддержку чтения во время записи. За счет сочетания 8-разрядного RISC ЦПУ с внутрисистемно-самопрограммируемой флэш-памятью в одном кристалле ATmega169P является мощным инструментом для гибкого и выгодного в стоимостном плане решения многих прикладных задач встраиваемого управления.

Микроконтроллер ATmega169P AVR поддерживается полным набором средств для проектирования, в т.ч. Си-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.

Информация для заказа:

Тактовая частота, МГц3 Напряжение питания, В Код заказа Корпус1,2 Рабочий температурный диапазон
8 1.8 - 5.5 ATmega169PV-8AU
ATmega169PV-8MU
64-выв.TQFP
64-выв. QFN/MLF
Промышленный
(-40°C...+85°C)
16 2.7 - 5.5 ATmega169P-16AU
ATmega169P-16MU
64-выв.TQFP
64-выв. QFN/MLF
Промышленный
(-40°C...+85°C)

Прим.:

  1. Имеется возможность заказать микроконтроллер в виде кристалла.
  2. Корпуса не содержат свинца, галоидных соединений и полностью совместимы с требованиями RoHS.
  3. Максимальная тактовая частота зависит от напряжения VCC, уточните это в документации.
