Подстраиваемая частотная коррекция

Полная частотная коррекция операционного усилителя гарантирует достаточный запас устойчивости по фазе для резистивной отрицательной обратной связи с любыми параметрами. Однако этот способ имеет тот существенный недостаток, что ширина полосы пропускания усилителя, охваченного обратной связью, обратно пропорциональна коэффициенту усиления K.

Смысл этого соотношения наглядно пояснен на рис. 16. При менее глубокой обратной связи для стабилизации усилителя достаточно было бы меньшего снижения усиления в области средних и высоких частот, так как в этом случае точка |bK_U| = 1 достигается при |K_U| =1/b >1. Как видно из рис. 16, при 1/b=10 ширину полосы пропускания ОУ без обратной связи можно увеличить с 10 Гц до 100 Гц уменьшением С_к от 30 пФ до 3 пФ. При этом полоса пропускания усилителя с обратной связью возрастет со 100 кГц до 1 МГц.

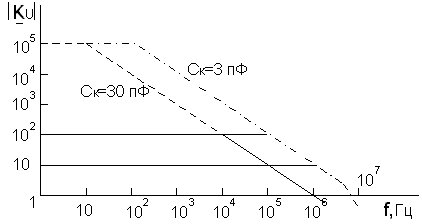

Рис. 16. Зависимость полосы пропускания от коэффициента усиления при подстраиваемой частотной коррекции

Для того, чтобы можно было осуществить такие изменения частотной коррекции, выпускаются операционные усилители, у которых отсутствует корректирующий конденсатор, а вместо него выведены соответствующие точки схемы (например, 153УД6, 140УД14). В других вариантах, например, в усилителях 544УД2, осуществляется неполная частотная коррекция с уменьшенным значением корректирующей емкости. Для подключения дополнительного конденсатора (чтобы обеспечить устойчивость при значениях b, близких к единице) также имеются соответствующие выводы. В паспортных данных некоторых типов ОУ указываются минимальные значения коэффициентов усиления ОУ в неинвертирующем включении, при которых усилитель сохраняет устойчивость. Например, для ОУ AD840K это значение составляет 10, для ОРА605К - 50 и т.д. Изготавливаются усилители с одинаковой схемотехникой, одни из которых имеют встроенный корректирующий конденсатор, а другие - без такого конденсатора. Например, некоторые фирмы выпускают ОУ типа ОР-27 и ОР-37 (отечественные аналоги, соответственно, 140УД25 и 140УД26). Первый из них имеет встроенный корректирующий конденсатор, частоту единичного усиления f_т = 8 МГц, максимальную скорость нарастания - 2,8 В/мкс, и работает устойчиво вплоть до 100%-ной обратной связи. ОУ типа ОР-37 не имеет корректирующего конденсатора. Его частота единичного усиления f_т = 60 МГц, скорость нарастания - 17 В/мкс. Он работает устойчиво при коэффициентах усиления входного сигнала более пяти.

В комплексе мероприятий по обеспечению устойчивости схемы с операционным усилителем (особенно быстродействующим) важное место занимает его правильный монтаж. Проводники, соединяющие резисторы обратной связи с инвертирующим входом усилителя, должны иметь минимальную длину. При невыполнении этого правила на входе ОУ образуется паразитная емкость, которая при наличии плоскостей заземления может составлять 0,4 пФ на миллиметр проводника. Эта емкость совместно с резисторами обратной связи образует дополнительное инерционное звено в петле обратной связи, уменьшающее запас устойчивости по фазе. Некоторую компенсацию этого эффекта дает включение конденсатора равной емкости между выходом ОУ и инвертирующим входом.
