Стандартная схема операционного усилителя

Операционные усилители универсального применения должны обеспечивать значительно больший дифференциальный коэффициент усиления, чем способен дать один каскад. Поэтому они строятся в основном по двухкаскадной схеме. Упрощенная схема "классического" двухкаскадного ОУ mА741 (полная схема включает 24 транзистора) приведена на рис. 10.

Входной каскад выполнен по схеме дифференциального усилителя на p-n-p транзисторах Т₁ и Т₂. В качестве нагрузки использовано токовое зеркало на n-p-n транзисторах Т₃ и Т₄. Для выходного тока входного каскада, следовательно, можно записать следующее соотношение:

I_д= I_к2 -I_к1

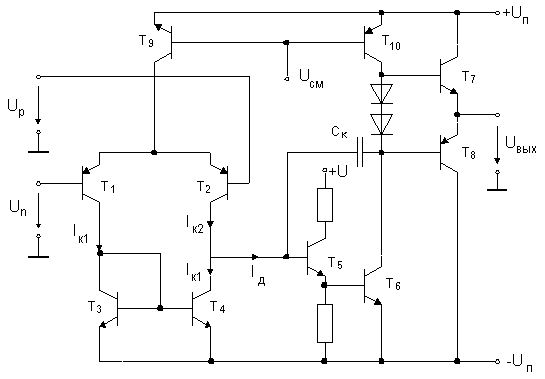

Рис. 10. Упрощенная схема двухкаскадного ОУ mА741

Благодаря тому, что выходным сигналом дифференциального каскада является разностный ток, синфазные изменения коллекторных токов входных транзисторов взаимно компенсируются, что значительно ослабляет синфазные входные сигналы.

Источник тока эмиттеров выполнен на транзисторе Т₉. В некоторых ОУ (например, 140УД12) для этого также используется токовое зеркало, причем его входной ток задается сопротивлением внешнего резистора и может им программироваться, что позволяет регулировать параметры ОУ, в частности, потребляемый им ток.

Вторую ступень усиления образует каскад с общим эмиттером на транзисторе Т₆. Он имеет в качестве нагрузки источник тока на транзисторе Т₁₀. Для повышения входного сопротивления этого каскада на его входе включен эмиттерный повторитель на транзисторе Т₅. Конденсатор С_к обеспечивает операционному усилителю частотную характеристику вида, приведенного на рис. 3.

Выходной каскад представляет собой двухтактный комплементарный эмиттерный повторитель на транзисторах Т₇, Т₈. Напряжение на участке цепи из двух последовательных диодов, включенных в прямом направлении, обеспечивает малый начальный ток покоя этих транзисторов (режим класса АВ), что позволяет устранить переходные искажения сигнала. Такая схема обеспечивает симметрию выходного сопротивления ОУ при различной полярности выходного напряжения. Как правило, выходной каскад включает цепи защиты от короткого замыкания выхода.
