Источники тока для нагрузки, один из полюсов которой имеет постоянный потенциал, отличный от потенциала общей точкиЕсли можно соединить один из полюсов нагрузки с положительным или отрицательным полюсами источника питания, то схема источника тока значительно упрощается (рис. 11). Эти схемы подобны схемам источников тока на транзисторах, но для исключения влияния собственных параметров транзисторов в схему введены операционные усилители. Рассмотрим схему с неинвертирующим включением ОУ (рис. 11а).

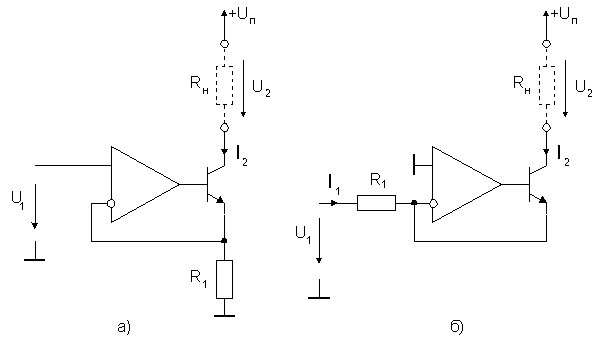

Рис. 11. Источники тока с биполярными транзисторами Выходное напряжение ОУ устанавливается таким, что напряжение на резисторе R1 равно U1. (Это естественно выполняется при положительном напряжении, когда транзистор не заперт). При этом ток через резистор R1 будет равен U1/R1. Выходной ток источника определится соотношением :
В это соотношение входит статический коэффициент усиления тока транзистора B. Это вызвано тем, что часть тока через резистор R1 (т.е. эмиттерного тока транзистора) ответвляется в базу. Влияние конечного усиления по току может быть уменьшено, если использовать составной биполярный транзистор, и практически исключено, если заменить его полевым, ток затвора которого пренебрежимо мал. В этом случае I2 =(U1/R1). На рис. 11б приведена аналогичная схема источника тока с инвертирующим включением операционного усилителя. Здесь выходной ток определяется соотношением: I2 = – (U1/R1)[(1 – (1/B)], т.е. для нормальной работы схемы входное напряжение должно быть отрицательным. Здесь также целесообразно использование составного биполярного или полевого транзисторов. В схемах на рис. 11 можно соединить нагрузку с отрицательным источником питания, заменив транзистор на комплементарный. При этом изменится и полярность управляющего напряжения. Дополнительным достоинством рассмотренных источников тока является то, что диапазон изменений токов и напряжений нагрузки здесь ограничивается только областью безопасной работы транзистора и не зависит от свойств ОУ.
