Схемы линейного преобразования сигналовПри построении линейных электрических схем кроме пассивных элементов используются идеализированные активные элементы в виде управляемых источников тока и напряжения. Кроме того, применяются идеализированные преобразующие схемы, например, преобразователь отрицательного сопротивления. Ниже рассмотрены основные принципы их реализации. Источники напряжения, управляемые токомДля точных измерений слабых токов, в цифро-аналоговых преобразователях и в некоторых других устройствах требуется получение напряжения, пропорционального входному току. При этом во многих случаях необходимо, чтобы преобразователь ток-напряжение имел, по возможности, минимальные входное и выходное сопротивления (в идеале – нулевое). Схема источника напряжения, управляемого током, приведена на рис. 7. Если усилитель идеальный, то i>Uд= 0 и Uвых= –RIвх. Если коэффициент усиления ОУ KU конечен, то
где Rи – сопротивление источника входного сигнала.

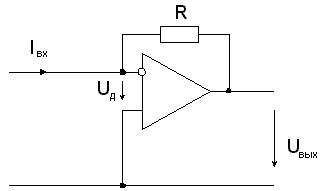

Рис. 7. Источник напряжения, управляемый током
