Увеличение выходного напряжения

В стабилизаторах с фиксированным значением выходного напряжения имеется возможность изменения в некоторых пределах выходного напряжения. Для этого в цепь вывода массы включают стабилитрон, как показано на рис. 7. Это повышает выходное напряжение на величину Uст.

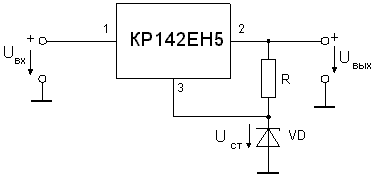

Повышение выходного напряжения интегрального стабилизатора с фиксированным напряжением стабилизации

Рис. 7. Повышение выходного напряжения интегрального стабилизатора с фиксированным напряжением стабилизации

Включение такой ИМС по схеме на рис. 6б возможно, но нежелательно, т.к. через резистор R2 будет течь ток Iпот, потребляемый цепями управления стабилизатора, который зависит от тока нагрузки. Это приведет к увеличению выходного сопротивления стабилизатора. Выходное напряжение стабилизатора в этом случае определяется по формуле:

Uвых = Uвых.ном(1 + R2/R1) + IпотR2 .
