STK500

Стартовый набор и система проектирования

Отличительные особенности:

  • Работа под управлением AVR Studio
  • Последовательное внутрисистемное программирование
  • Внутрисистемное программирование во внешней целевой системе
  • Параллельное и последовательное программирование с повышенным напряжением
  • Интерфейс RS-232 для связи с ПК
  • Разъемы 8-, 20-, 28- и 40-выв. AVR устройств
  • Гибкость тактирования, питания и системного сброса
  • Светодиоды и кнопка для исследований
  • Все порты ввода-вывода легкодоступны на разъеме
  • RS-232 драйвер и разъем
  • Обновление выполняется из AVR Studio
  • Разъемы расширения для вставляемых модулей и области макетирования
  • Целевое напряжение 1.8 – 6.0В
  • Напряжение питания 9 – 12В

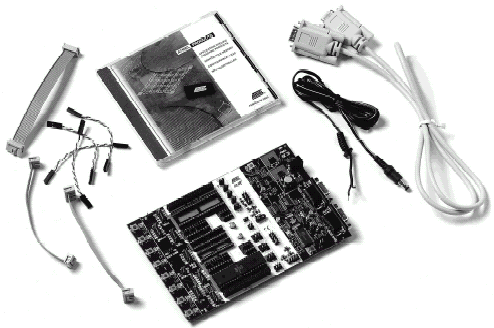

Внешний вид STK500:

Внешний вид STK500

Общее описание:

STK500 – завершенный стартовый набор, средство программирования и система проектирования для Atmel AVR микроконтроллеров. STK500 дает пользователям AVR устройств полную свободу в разработке и тестировании проектов на AVR устройствах и их макетов.

STK500 поддерживает все режимы программирования AVR микроконтроллеров, в т.ч. программирование на панелях и внутрисистемное программирование в целевой системе.

Интерфейс программирования STK500 интегрирован в AVR Studio. Флэш-память, ЭППЗУ, а также биты конфигурации и защиты могут программироваться индивидуально или с помощью опции автоматического программирования последовательности.

Частота тактирования и напряжение питания также управляются из AVR Studio. Программа для программирования под DOS также входит в комплект для эффективного программирования в производственной среде.

Активный код симулятора или эмулятора может быть легко загружен в STK500 выполнением щелчка мыши в AVR Studio.

Поддерживаются следующие типы устройств (4): ATtiny11, ATtiny12, ATtiny15, ATtiny22, ATtiny26, ATtiny28, AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega8515, ATmega8535, ATmega161, ATmega162, ATmega163, ATmega16, ATmega169(2), ATmega323, ATmega32, ATmega64(1), ATmega103(1), ATmega128(1), AT89951(3), AT89952(3), AT86RF401(3).

Прим.:
    1 Данное устройство поддерживается через ISP программирование внешнего целевого устройства или с помощью модуля расширения STK501.
    2 Данное устройство поддерживается через ISP программирование внешнего целевого устройства или с помощью модуля расширения STK502.
    3 Данное устройство поддерживается через ISP программирование внешнего целевого устройства.
    4 Также поддерживаются версии с пониженным питанием.

Документация:

  4964 Kb Engl Описание STK500 User Guide (61 pages, updated 3/03)
  HTML RUS Полное описание STK500 User Guide
  875 Kb Engl Описание STK500 Communication Protocol (31 pages, updated 4/03)
  3 Kb ZIP STK500 Communication Protocol
